Jak zkontrolovat správnost dat

Před odesláním dat do krajského systému DTM doporučujeme vždy provést jejich kontrolu a validaci.

Kontroly dat​

Navigace

Nástroje > Kontroly > Kontroly dat

Kontrola Expert​

Kontroly v záložce Expert, v sekci nesoulad s definicí technologie tvorby, ověřují dodržení technologie pro konkrétní výkres. U dat DTI jde o technologii DTM (např. DTM_DMVS_1_430).

Kontrola dat DTI, záložka Expert

  • nenalezené prvky – vyhledá prvky výkresu, které neodpovídají žádné položce v tabulce funkce Expert. Tato volba zároveň zpřístupní ostatní kontroly z této skupiny.
  • povinné atributy – ověří, zda mají objekty vyplněné povinné atributy a zda jejich hodnota odpovídá datovému typu (číslo, text, datum) nebo seznamu přípustných hodnot.
  • nepovinné atributy – ověří totéž u nepovinných atributů.
  • nedefinované atributy – vyhledá atributy objektů, které nejsou uvedeny v definici technologie. Jejich výskyt nemusí znamenat problém, při odeslání dat DTM se tyto atributy neodešlou.
  • typ spojení – ověří, zda jsou u bodů linií a ploch použity typy spojení podle definice.
  • informace na bodě – zkontroluje informace na jednotlivých bodech linií, ploch a bodových značek. U dat DTM se kontroluje existující nadmořská výška a vadí jiné spojení než L (přímé), případně P (připojení vnitřní plochy k vnější ploše).
  • rozsah editace – vyhledá bodové, liniové a plošné prvky, které jsou definované v tabulce funkce Expert, ale podle nastaveného omezení rozsahu editace daného výkresu je nelze opravovat ani nově vytvářet. Výskyt takových prvků nemusí být chybou, může jít například o referenční data, která se nemění.

Kontrola DTI​

Kontroly výkresů dopravní a technické infrastruktury najdete v záložce DTI funkce Kontroly dat.

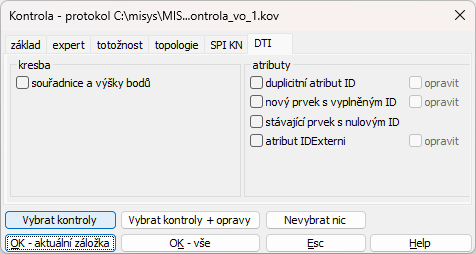

Kontrola dat DTI, záložka DTI

  • souřadnice a výšky bodů – zkontroluje, zda hodnoty souřadnic a nadmořských výšek bodů odpovídají rozsahu hodnot (S-JTSK, Bpv) pro Českou republiku.
  • duplicitní atribut ID – zkontroluje, zda stávající prvky nemají duplicitní hodnotu atributu ID (může vzniknout zkopírováním nebo rozdělením objektu).
  • nový prvek s vyplněným ID – zkontroluje, zda mají nové prvky v atributu ID hodnotu 0; hodnotu jim přidělí IS DMVS až po zapracování změnových vět.
  • stávající prvek s nulovým ID – zkontroluje, zda stávající prvky nemají prázdný nebo nulový atribut ID.
  • atribut IDExterni – ověří, zda mají všechny nové prvky vyplněný atribut IDExterni a zda je jeho hodnota v rámci celého výkresu jedinečná.

Vybrané chyby lze opravit automaticky: podle typu chyby může dojít k převedení stávajícího objektu s duplicitní hodnotou ID na nový prvek, nastavení hodnoty ID nového prvku na 0, nebo k nastavení jedinečné hodnoty atributu IDExterni (implicitně se použije číslo objektu, případně doplněné o písmeno A, B, C atd.). Chyby, které se automaticky opravit nepodařilo, lze procházet funkcí Manažer chyb.

Kontrola ploch​

Častou chybou v datech DTM je orientace obvodové linie plochy, ta musí být v DTM vždy pravotočivá. Záložka Plochy obsahuje kontrolu této orientace a zároveň možnost ji automaticky otočit.

Kontrola dat DTI, záložka Plochy

Validace dat​

Offline​

Data lze validovat přímo v softwaru přes Soubor > Vlastnosti. Pravým tlačítkem myši klikněte na název výkresu, který chcete validovat, a z nabídky vyberte Validovat data. Tato validace zkontroluje dodržení formátu dat JVF DTM pro konkrétní výkres a případné chyby vypíše do konzole.

Validace výkresu DTM offline

Online​

Data lze validovat i pomocí webové služby ČÚZK, funkcí Validace JVF DTM. Tou pošlete data k validaci na ČÚZK přes webovou službu. Pro tuto funkci potřebujete zakoupený Modul DTM a komerční certifikát pro DMVS.

Validace výkresu DTM online
