Vymezení oblasti změny
Ukázky tvorby polygonu definující Oblast změny
Jedná se o oblast, uvnitř které se nachází veškeré změny, které byly zakresleny v rámci aktualizace ZPS. Je součásti souboru změnových vět JVF XML a slouží k uzamčení oblasti v IS kraje, ve které následně dojde ke kontrolám a aktualizaci DTM. Je možné ji vytvořit automaticky či ručně při exportu změnových vět.

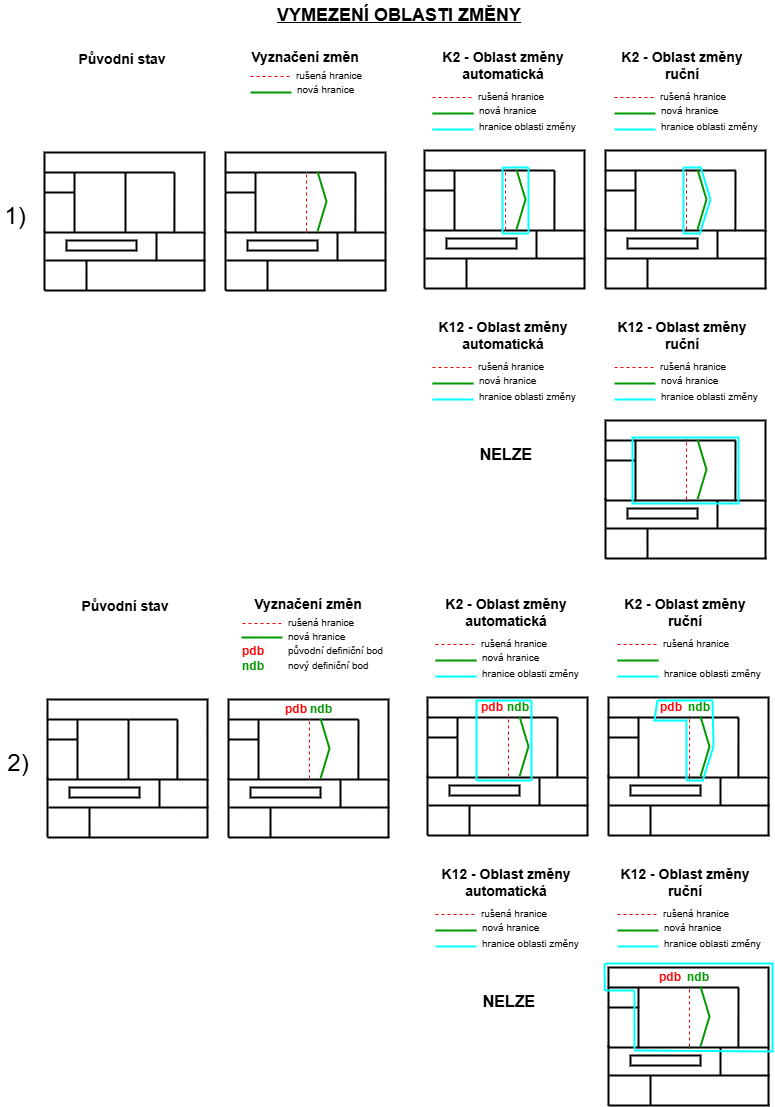

Na obrázcích je znázorněno řešení pro kraje K2 (Praha a Středočeský kraj) i K12 (ostatní kraje), protože se tvorba oblasti může mezi těmito kraji lišit.
Obrázek č. 1 představuje situaci, kdy se ruší společná hranice mezi dvěma plochami a vytváří se hranice nová. V tomto případě jsou změnami obě hranice – rušená i nově vytvořená. Obě jsou zakresleny ve výkresu změnových vět a zahrnuty do exportu. Pokud není navoleno jinak, systém při exportu automaticky generuje i Oblast změny jako obdélník opsaný všem editovaným prvkům (v našem příkladu oběma hranicím). V krajním případě však toto řešení může generovat výslednou oblast výrazně větší, než je nutné. Protože v IS kraje probíhají v rámci Oblasti změny veškeré kontroly, s rostoucí velikostí oblasti roste i riziko, že systém nalezne chyby v referenčních datech, které s Vaší zakázkou vůbec nesouvisejí. Proto je v některých případech výhodnější oblast zadat ručně. Ruční zadání oblasti se zapíná zaškrtnutím volby manuální zadání oblasti změny při exportu změnových vět a následným zadáním uzavřeného polygonu kolem editovaných prvků. Polygon může procházet i nad graficky sejmutými body a nezáleží na směru jeho vytvoření. Tento postup – jak automatický, tak ruční – je bez potíží použitelný na krajích K2. Na krajích K12 je však situace odlišná, mezi editované prvky zde chybně patří i celé plochy, kterých se změna týká (i když plochy nemají být předmětem zpracování GAD). Jakákoli změna hranice, posun či změna definičního bodu dílčí plochy tedy znamená, že celá tato plocha musí být zahrnuta do Oblasti změny.
Na krajích K12 nelze oblast generovat automaticky, ale musí být vždy zadána ručně tak, aby polygon zahrnoval i všechny dotčené plochy. Při automatické tvorbě se totiž generuje opsaný obdélník pouze nad neplošnými editovanými elementy – tedy konstrukčními prvky a definičními body.
Na obrázku č. 3 je předcházející situace ještě rozšířena o změnu druhu plochy, kdy je původní definiční bod plochy smazán a nahrazen novým. Pro tvorbu Oblasti změny v tomto případě ale platí úplně stejná pravidla jako jsou uvedena výše.
