Zmenšení oblasti kompletní ZPS
Ukázky zpracování objektů DEL a NEW v případech výsledného zmenšení oblasti kompletního zaplochování ZPS.
Toto by neměl častý případ, protože cílem aktualizace DTM je především postupné rozšiřování této oblasti.

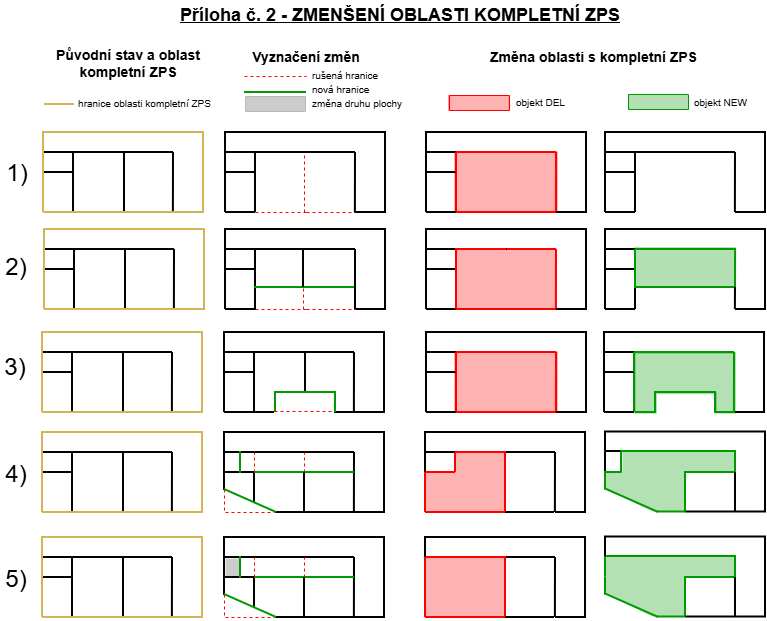

Na obrázku č. 1 je znázorněna základní situace, kdy z oblasti kompletního zaplochování odebíráme dvě sousedící plochy, které zároveň přilehají k hranici kompletního zaplochování. Vytváří se pouze objekt DEL (jako obvodový pravotočivý polygon těchto ploch), objekt NEW se nevytváří.
Obdobná situace je znázorněna na obrázcích č. 2 a č. 3. I v tomto případě odebíráme dvě sousedící plochy, avšak tentokrát pouze jejich části přiléhající k hranici zaplochování. Stejně jako v předešlém případě musíme vytvořit objekt DEL nad původními plochami. Jelikož ale plochy neodebíráme celé, ale pouze jejich části, je zároveň potřeba vytvořit i objekt NEW obsahujicí obvodový polygon zbývajících částí těchto ploch z nového stavu. Vzhledem k tomu, že se vždy vytvářejí oba objekty DEL i NEW, nezáleží na tom, zda byly dopočítávány nové body na původní hranici kompletního zaplochování či nikoliv (viz obrázky).
O něco složitější případ je znázorněn na obrázku č. 4. Zmenšení dvou sousedních ploch zde nenastává pouze v části přiléhající k hranici kompletního zaplochování, ale u jedné z nich také uvnitř samotné oblasti. Z tohoto důvodu objekt DEL (vytvořený z dotčených původních ploch) odebere z vnitřku oblasti větší plochu, než jaká je následně zpět doplněna v podobě upravených identických ploch. Při tvorbě objektu NEW je nutné vždy pamatovat na to, že musí plně zahrnovat objekt DEL beze zbytku. Je proto potřeba zahrnout do něj i ty nové vnitřní plochy, které obsahují zbývající části upravených původních ploch.
Nejkomplexnější případ je znázorněn na obrázku č. 5. Kromě zmenšení ploch přiléhajících k hranici zaplochování (a to i z vnitřku oblasti) zde dochází také ke změně druhu plochy. Technicky se tato změna provádí zrušením původní plochy a vytvořením nové. Při rušení plochy přiléhající k hranici kompletního zaplochování je vždy nutné vytvořit objekt DEL, i když se geometrický tvar plochy nemění. Následně je třeba vytvořit geometricky totožný objekt NEW, aby nedošlo k nežádoucímu vyříznutí plochy z oblasti kompletního zaplochování. Pokud se plocha, u které měníme typ, zároveň dále upravuje (zmenšuje či zvětšuje), platí současně i ostatní pravidla popsaná pro zvětšování či zmenšování hranice kompletního zaplochování.
Rušení plochy je realizováno na základě zrušení definičního bodu. Jakékoliv smazání definičního bodu plochy přiléhající k hranici komplexního zaplochování proto vyžaduje vytvoření objektu DEL a následně také objektu NEW. Z toho vyplývá, že pokud potřebujete u takto dotčených ploch pouze změnit polohu definičního bodu, je mnohem efektivnější bod pouze posunout místo jeho mazání a opětovného vytváření. Tím se vyhnete nutnosti generovat objekty DEL a NEW (samozřejmě za předpokladu, že plochy nejsou i jinak geometricky měněny).
