Jak opravit výšky výkresu podle seznamu souřadnic
Pokud máte k dispozici samostatný seznam souřadnic s aktuálními výškami (například ze zaměření), můžete jím opravit výšky odpovídajících bodů přímo ve výkresu, aniž byste museli hodnoty přepisovat ručně.
Postup zpracování
1. Otevření seznamu souřadnic
Otevřete seznam souřadnic ve formátu TXT. V dialogu nastavte kódování souboru, souřadnicový systém (např. S-JTSK), způsob zápisu a oddělovač hodnot. Náhled souboru se zobrazí v tabulce dole.
Příklad seznamu souřadnic ve formátu TXT, se sloupci pro číslo bodu, souřadnice Y, X, Z a popis:
2. Nastavení přesnosti

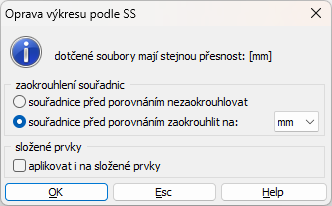

Spusťte funkci Oprava výkresu podle SS. V prvním dialogu nastavte přesnost, na kterou se mají souřadnice před porovnáním zaokrouhlit, případně zvolte, že se zaokrouhlovat nemají. Volbou aplikovat i na složené prvky rozšíříte opravu i na složené prvky.
3. Zadání oblasti a ztotožnění bodů

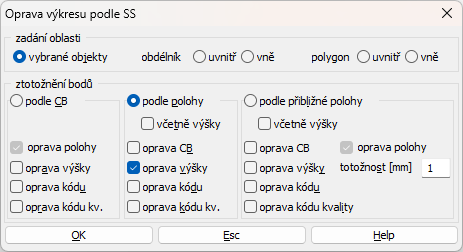

V dalším dialogu vyberte, na kterou oblast výkresu se má oprava vztahovat (vybrané objekty, obdélník nebo polygon, uvnitř či vně), a metodu ztotožnění bodů se seznamem souřadnic (podle čísla bodu, podle polohy nebo podle přibližné polohy). Zaškrtněte, co se má opravit, v tomto případě jen oprava výšky.
4. Průběh opravy

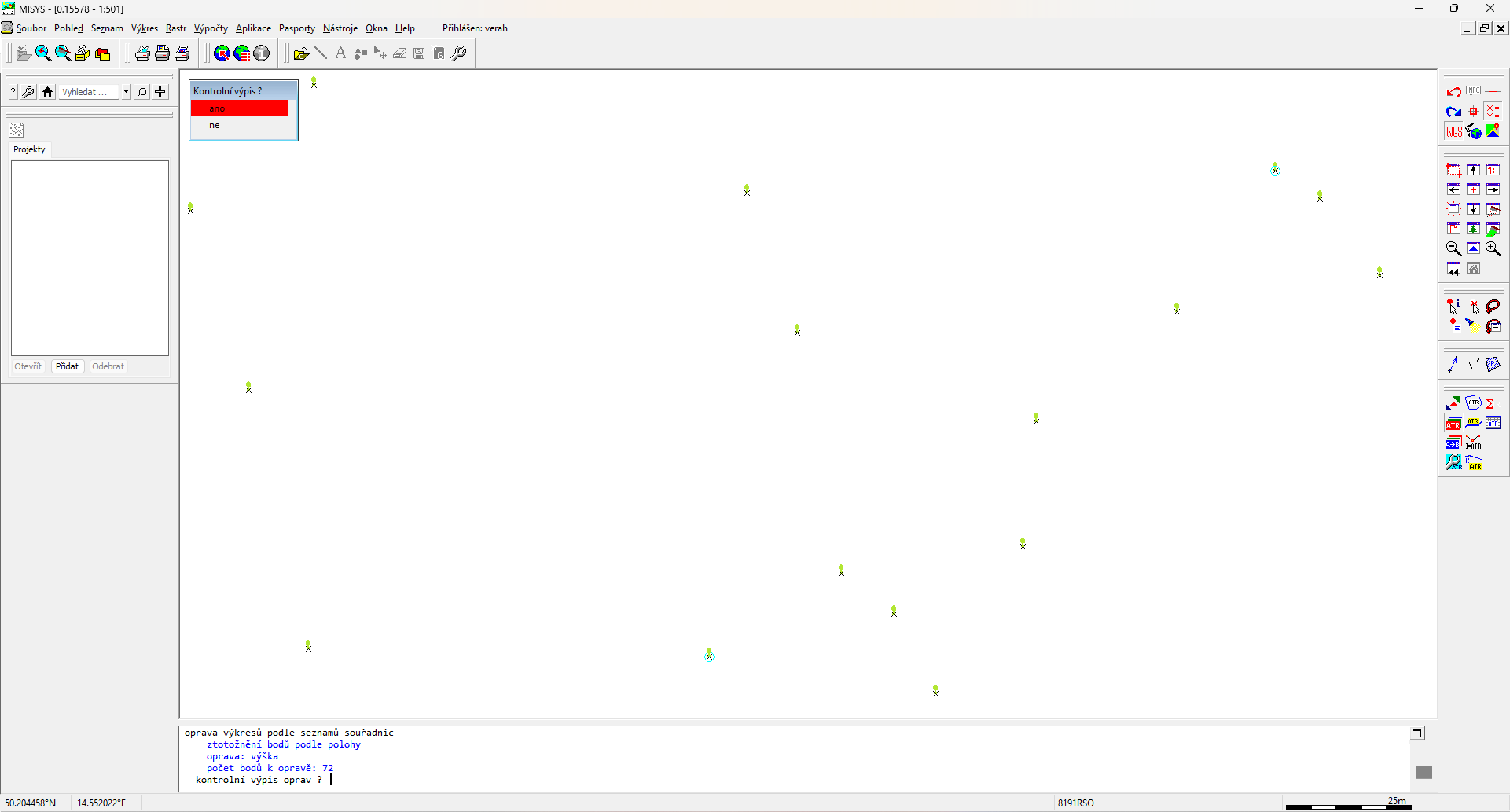

Po potvrzení dialogu proběhne ztotožnění bodů podle zvolené metody a v konzoli se vypíše počet nalezených bodů k opravě. Na dotaz kontrolní výpis oprav? zvolte, zda chcete provedené opravy vypsat do konzole.
5. Provedení opravy

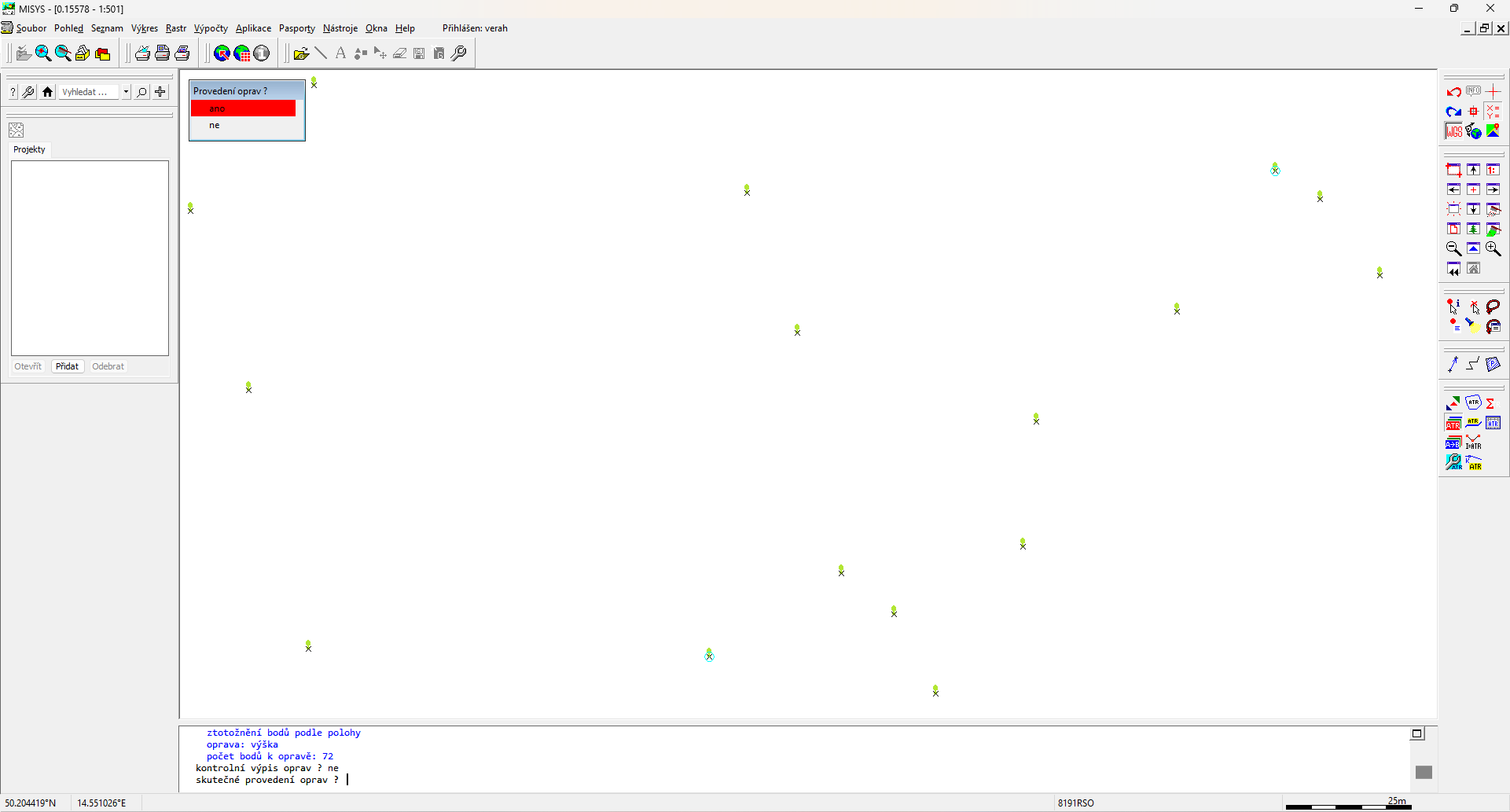

Nakonec potvrďte dotaz skutečné provedení oprav?, aby se opravy výšek do výkresu skutečně zapsaly.
